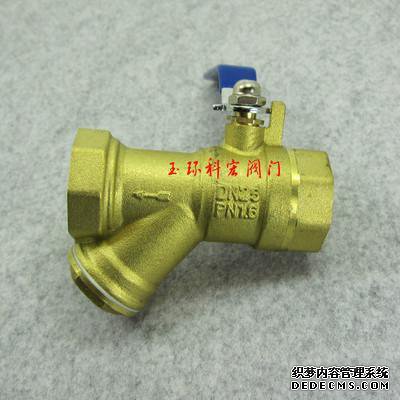

DN15阀表示阀的公称直径为15 mm，PN16表示阀的耐压性为16 kg（1。
6 MPa）。
通常，管的直径可以分为外径，内径和公称直径。
由无缝钢制成的管的外径用字母D表示，然后是外壁的尺寸和厚度。
例如，外径为108，壁厚为5MM，D108 * 5的无缝钢管和外径为De63的塑料管。钢筋混凝土，铸铁管，镀锌钢管等蓝图通常用公称直径表示。
公称直径是为方便设计和制造而人为指定的标准，也称为公称直径，是管道（或管道配件）规格的名称。
公称直径由字母“ DN”表示，后跟数字符号。像字形一样，符号以毫米为单位显示。
公称直径是诸如铸铁管，焊接钢管和混凝土管之类的管的公称直径，但是不以这种方式使用无缝钢管。
例如，标称直径为50毫米的DN50管。
扩展数据范围此标准指定DN定义和序列（标称大小）。
本标准适用于使用DN标志的相关标准中指定的管道组件。
注意：除了该标准外，还可以使用其他标记方法，例如攻丝，卡扣配合，焊接配合，对接焊管组件，可以提供NPS（公称管道尺寸），OD（外径），ID（内径）或G标识的管道元素（管道螺纹尺寸标记）。
某些组件（例如法兰和轴承）的公称直径是指匹配的气缸和气缸盖的公称直径。
DN2000法兰是指与DN2000桶（容器）或头部匹配的法兰。
DN2000鞍座是可支撑DN2000mm容器的鞍座。
其他部分由公称直径所适合的管道的公称直径表示。
对于管道法兰，DN200管道法兰是指连接DN200mm管道的管道法兰。
也有一些标称直径的容器引用了重要的结构尺寸，例如镜子观察孔和填充盒轴直径。
窥孔直径为80毫米的窥孔DN80（Dg80）。
参考：百度百科-公称直径
